肘板是顎式破碎機的關鍵易磨部件，其應力大小是一個重要的參數，準確判斷肘板的應力，有利于設計顎式破碎機的肘板，從而延長肘板的使用壽命。下文介紹肘板應力的測定及分析。

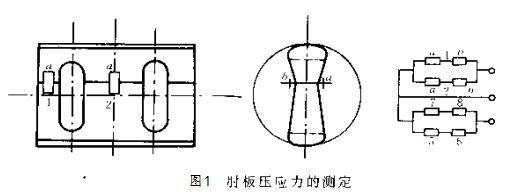

為了測定肘板的壓應力，在肘板的較小截面處布置2~3組測點，如下圖1所示。每組中的a、b兩枚電阻片串聯，以測定壓應力并消除彎曲應力，各組并接以求出該截面應力的平均值，并與數量級接線方式相同的溫度補償片組成半橋。

準備若干個結構形狀完全相同僅截面積不同的肘板進行破碎作業和過鐵試驗。若各肘板功能在破碎作業中正常工作而在過鐵試驗中斷裂，則選擇其中截面較大者作為應力測定試樣。由于肘板在顎式破碎機中為保護件，因此要求在破碎作業中能安全可靠工作，而在非正常工作中，發生斷裂以保護其他重要零部件不致損壞。因此，在破碎機各零部件中，肘板應具有更高的應力水平，這也是衡量破碎機結構設計是否合理的依據。

設計中肘板截面尺寸的確定比較困難，解密那尺寸過大，當破碎機嚴重超載時，肘板不大生斷裂而損壞其他重要零部件；截面尺寸過小時，破碎機正常作業時肘板經常發生斷裂而影響生產。因此通過肘板應力的測定應為其設計提供依據。

肘板應力可按下式計算：…………①。

安全系數n按下式計算：…………②。

由此可得肘板的更小截面積為：…………③，式中Fmax是肘板上的較大壓力；σy是肘板材料的抗壓強度；A是肘板較小截面積；n是由測定確定的能保證破碎機正常作業而在非正常作業時能使肘板斷裂的安全系數，n=4.5~5.5。
