反擊式破碎機是原料車間破碎系統常見的破碎設備，主要用于原料的中碎和細碎。某廠破碎車間擁有三臺反擊式破碎機，使用狀況較穩定。下面就該廠反擊式破碎機的結構和工作原理及設備的使用情況進行相關介紹。

一、結構及工作原理

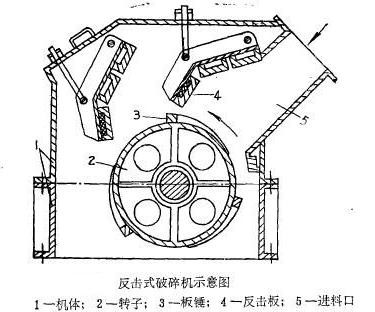

反擊式破碎機構造如下圖所示。它由機體、轉子、反擊板、傳動裝置等部件組成。

其工作原理是：當電動機的動力傳遞至主軸上，使轉子以定向的高速旋轉，此時物料由進料口進入時，即受到轉子體上板錘的強烈沖擊，隨后物料沿切向高速飛向反擊板，并受到反擊板的還擊而彈回，再次受到板錘的連續打擊。因此物料在板錘和反擊板之間的破碎腔內，形成多次的反復沖擊，以及物料與物料、物料和襯板之間的相互撞擊，從而使物料達到破碎目的。

二、使用情況

1、作為中碎作業的主機

該廠原料的進廠塊度小于250毫米，其破碎系統選用兩段破碎流程，即以反擊式破碎機為中碎、對輥式破碎機為細碎。1#和3#系統破碎砂巖、長石、螢石，2#系統破碎石灰石、白云石。

對破碎生砂巖和破碎白云石、長石物料時，進料塊度小于150毫米的條件下進行了結果對比，結果說明：反擊式破碎機的破碎比很大（i=10～50），其出料粒度小且均勻，同時在出料中尚有部分的合格粉料（通過20目），（生砂巖為12.3%，白云石為16.49%，長石為22.28%）。

2、關于質量問題

由單機產量的測定情況及結果可知：反擊式破碎機的設備負荷量并不大，其運轉電流僅達30～35安（額定電流I=77安），由此說明該設備的單機產量可達20噸/時以上。反擊式破碎機的單機產量高，其系統產量則隨破碎物料不同而有差異，除了破碎生砂巖系統產量較低外，其他原料的系統產量較高，均能滿足四機無槽引上的生產需要。

3、關于設備磨損情況

根據生產使用情況，該設備的主要易損件有如下四種。

（1）板錘及其固緊的帶筋螺檢。

（2）各種襯板。該設備共有18種襯板，其襯板的類型及位置排列各不相同。經生產實踐發現，其中山字形、長方形、月牙形(左右兩種)、及馬鞍形等五種襯板為易損件。

（3）反擊板。前后兩組反擊板以靠近板錘的下面反擊板較易損壞，材料為ZGMn13。

（4）轉子。轉子經長期使用后，受物料的強烈沖擊，易產生變形和損壞，在轉子體上與板錘固定處的筋臂易折斷，筋臂處的圓周面易掏空變形。

由以上介紹可知，該廠反擊式破碎機運行狀況良好，不足之處在于出料端仍含有合格物料，有待優化的部分是易磨件的新設計。紅星機器生產的反擊式破碎機是結合國內外成熟技術，由專業人士悉心研發而成，技術好，質量有保證，易損件耐磨，據對優于上述設備部，歡迎蒞臨選購，咨詢熱線：0371-67772626。
